دغدغه ی خیلی ها این است که صدای اکو در ضمن صدای خواننده گم می شود. چکار می شود کرد که وقتی صدای اکو بالا می رود صدای خواننده کم شود، اما وقتی صدای خواننده بالا می رود صدای اکو کم نشود؟ با تقویت تفاضلی یا مقایسه کننده و ... نمی شود؟ راهکار چیست؟

من تنها چیزی که به نظرم رسید همین طرح است، اما نمی دانم چقدر مؤثر باشد.

ورودی بالایی اکو است و پایینی صدای اصلی.

اساس کار این طرح بر مبنای این نظریه است که خروجی اپ آمپ در اوج صدا برای اپ آمپ متصل به آن، نوعی اتصال به حساب آید و مایه ی افت قدرت آن شود.

اگر طرح دیگری داشتید بگویید ...


برچسب‌ها: اکو و افکتر, میکس صدا
+ نوشته شده در  شنبه بیست و سوم دی 1391ساعت 13:7  توسط م.جهانشاهی  |

طرح ماسفت قوی و با کیفیت 350w

سلام دوستان.

این طرح هم طرح دوم این هفته:

ماسفت 350 وات 70 ولت عالی

این ماسفت را من چند سال پیش استفاده می کردم. هنوز توی بعضی از دستگاههایی که ساخته ام این طرح وجود دارد و با گذشت چند سال هنوز دارد به خوبی کار می کند.

اولین بار این طرح را در سایت projects 101 دیدم و از آن خوشم آمد. اما در آن سایت مشخصات قطعات درج نشده بود. (می توانید یک سرچ بزنید و این طرح را در آن سایت پیدا کنید/ به اسم ماسفت 350 وات). تا اینکه تازگی داشتم در اینترنت می گشتم که در سایتی دیگر همان طرح را با مشخصات کامل پیدا کردم.

از محاسن طرح قدرت بالای آن است (350 وات با 70 ولت و 4 ترانزیستور ماسفت). من زمانی که بخواهم با ولتاژ بالا کار کنم سراغ این طرح می آیم.

از محاسن دیگر آن دم دست بودن نسبی قطعات است.

مشخصات کیفی آن هم بد نیست:



Parameter Measurement Conditions
Output Power > 180W < 1% THD, 8Ω
> 275W < 1% THD, 4Ω
DC Offset < 20mV Typical
Noise < 2mV RMS Unweighted (-54dBV)
THD 0.015% No load, 30V RMS output, 1kHz
0.017% 8 Ohms, 30V RMS output, 1kHz
0.02% 4 Ohms, 30V RMS output, 1kHz
input Impedance < 10 mΩ 1kHz, 4Ω load
< 25 mΩ 10kHz, 4Ω load
Frequency Response 10Hz to 50kHz At 1W, -1.5dB



از محاسن طرح قابلیت کار با ولتاژهای مختلف است. البته در ولتاژهای مختلف باید مقدار دو مقاومتی که ورودی ماسفت مثبت را به خط منفی وصل می کنند تغییر کند. این دو مقاومت را r1 , r2 در نظر بگیرید.
R1 = R2 = supply voltage / 10 (k)
مثلا در ولتاژ 47 مقدار مقاومت ها می شود: 4.7k




رابطه قدرت و ولتاژ طرح را در جدول زیر می بینید (البته روی 8 اهم):
AC Volts DC Volts VA Power (8 ohms)
20-0-20 +/-28V 100 40
25-0-25 +/-35V 100 50
30-0-30 +/-42 160 80
40-0-40 +/-56V 200 150
50-0-50 +/-70V 300 240

دقت کنید که این قدرت در صورتی است که از دو جفت ماسفت استفاده کنید. و إلا قدرت کمتر می شود.

این هم پشت فیبر (نقشه را کامل نکشیدم می توانید با توجّه به شماتیک کاملترش کنید:

mosfet 350w 70v

می توانید دو تا از این طرح را به صورت پل (bridge) به کار ببرید و قدرت را دو برابر کنید.

البته وقتی من با ترانزیستورهای بدل از این طرح استفاده می کردم یک اشکال داشت. اشکال این بود که صدا کمی شکست داشت و من مجبور بودم مقاومت و خازنی را که به خروجی باند بسته می شود حذف کنم که همین در مواقع خاص مشکلاتی به وجود می آورد.

امیدوارم با دقت در ساخت این نقشه با این مشکل مواجه نشید.


برچسب‌ها: ماسفت, پاور قدرت
+ نوشته شده در  سه شنبه دوازدهم دی 1391ساعت 16:1  توسط م.جهانشاهی  |

از همه برادرانی که به ما توجه دارند و تکمیل مطالب این وبلاگ دغدغه آنهاست تشکر ویژه می کنم.

پست معرفی آی سی های op amp و معرفی ترانزیستورهای درایور ماسفت تکمیل شد.

+ نوشته شده در  سه شنبه دوازدهم دی 1391ساعت 14:17  توسط م.جهانشاهی  |

سلامی مجدد

ببخشید که کمی منتظرتون گذاشتم.

حالا وقتش رسیده که از این پروژه ی بین المللی پرده برداری کنیم.

بله و حالا :

نقشه کامل اکو با آی سی m50195

که همون اکوی دستگاههای جاسکو هستش.

نقشه را در سه مرحله دنبال می کنیم.

step.1

نقشه ساده ی اکو بر اساس دیتاشیت آن که از کریستال ۴ مگاهرتز استفاده می کند و برای تنظیم فاصله از سلکتور سه حالته بهره برده است. (برای تنظیم فاصله به نوبت پایه های 18-20 و 21 را به خط مثبت (5ولت) وصل کنید.

برای مشاهده دیتاشیت به سایت alldatasheet.com مراجعه فرمایید.

اما دانلود طرح و پشت فیبر برای طرح ساده m50195.

(اگر در تشخیص قطعات مشکل داشتید به طرحهای دیگر این پست یا به دیتاشیت آی سی مراجعه فرمایید).

step.2

حالا می خواهیم این نقشه را ولوم دار کنیم تا با ولوم فاصله آن تغییر کند. برای این کار کریستال و خازنها و مقاومتهای حول آن از پایه های 22 و 23 حذف می شوند و در عوض به پایه ی 23 یک آی سی cmos اضافه می شود (البته در نقشه طرح جاسکو این آی سی به پایه ی 22 وصل بود). الآن فاصله ی اکو هم با سلکتر قابل تنظیم است و هم با ولوم.

دانلود طرح اکو m50195 ولوم دار.

البته نقشه های مختلفی از این آی سی cmos در کنار این آی سی به کار می رود که من آی سی sn74ls00 را انتخاب کردم.

می توانید برای این کار از نقشه زیر هم استفاده کنید (البته این آی سی در طرح جاسکو غیر از این دو بود):

step.3

حالا می خواهیم فاصله را از این هم بیشتر کنیم و در حد بیش از 600 میلی ثانیه به کیفیتی مطلوب برسیم.

ساده ترین کار این است که اگر از طرح اول استفاده می کنید، مقدار کریستال را کمتر انتخاب کنید. یعنی اگر به جای کریستال ۴ مگاهرتز از کریستال 2 مگاهرتز استفاده کنید فاصله دو برابر می شود. اما اگر از طرح ولوم دار استفاده می کنید، ولوم فاصله و مقاومتهای متصل به ولوم فاصله را تغییر دهید تا به فاصله دلخواه برسید.

اما تا به اینجا شما از همان حافظه ی محدود آی سی استفاده کرده اید. راهی وجود دارد که می توانید با دو عدد آی سی رم 4168 یک رم 128 بیتی را شبیه سازی کنید!!! در دستگاههای قدیمی جاسکو این کار انجام می شده است...

اگر به دیتاشیت آی سی 50195 و رم آن توجّه کنید متوجه می شوید که پایه ی 2 رم پایه ورودی اطلاعات و پایه ی 14 رم پایه خروجی اطلاعات است. بنا بر این شما می توانید دو عدد آی سی را به همدیگر سری کنید تا رم شما افزایش یابد و به دنبال آن فاصله و کیفیت شما 2 برابر شود.

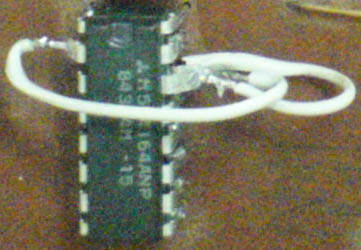

کار خیلی ساده است. کافی است که دو عدد آی سی 4164 را روی همدیگر سوار کنید و به همدیگر لحیم کنید، فقط پایه 2 آی سی رویی از پایه 2 آی سی زیرین جدا می شود و به پایه 14 آی سی زیرین لحیم می شود. این پایه هم (یعنی پایه 14 آی سی زیرین) از همتای خود در آی سی رویی جدا می شود و به جای اینکه به فیبر لحیم شود فقط به همان پایه ی 2 آی سی رویی لحیم می شود. در عوض پایه 14 آی سی رویی است که به فیبر لحیم می شود.

خلاصه:

پایه 2 آی سی زیرین: به فیبر لحیم می شود.

پایه 2 آی سی رویی: به پایه 14 آی سی زیرین لحیم می شود.

پایه 14 آی سی زیرین: فقط به پایه 2 آی سی رویی لحیم می شود.

پایه 14 آی سی رویی: به نقطه پایه 14 بر روی فیبر لحیم می شود.

بقیه ی پایه ها به موازات هم به هم لحیم می شوند: 1 به یک، 3 به 3، 4 به 4 و ......

دقّت کنید:

احتمالاً در این حالت مجبور باشید قید سلکتور را بزنید و آن را بر روی حالت کوتاه ثابت نگه دارید. (در طرح جاسکو همین کار شده بود، یعنی پایه 18 به مثبت ولت وصل بود و پایه 20 و 21 به جایی وصل نبود.

در طرح ارائه شده ی زیر آی سی فاصله به پایه ی 22 وصل شده (به تبعیت از طرح جاسکو)، اگر دیدید کار نمی کند آن را به پایه 23 وصل کنید.

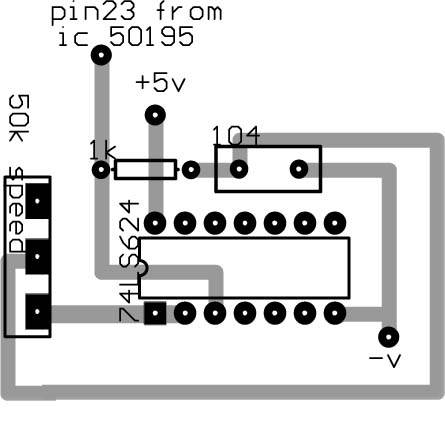

دانلود طرح نهایی اکو m50195 مناسب برای دو عدد آی سی رم.


دو تذکر:

۱. خازن متصل به پایه ۲۴ آی سی احتمالاً کم باشد. آن را ۴۷ میکرو قرار دهید.

همچنین خازن یک میکرو وسط طرح در این طرح سومی برعکس است. مثبت و منفی آن را برعکس کنید.

۲. طرح های اینگونه (مثل این آی سی و آی سی ۲۳۹۵) کمی صدای سوت زمینه دارند که گاهی خود را نشان می دهند. چگونه می توان با این صدای سوت مقابله کرد؟

قطعاً بخشی از کیفیت کار مربوط به طراحی فیبر است که آی سی ها با فاصله ی مناسبی از هم قرار داشته باشند و لحیم کاری آن تمیز باشد و ...

اما برای کم کردن این صدای سوت این دو کار مؤثر است: ۱. سطح فیبر را از جهت نویز ایزوله کنید؛ می توایند یک ورقه آلومینیومی در فاصله ی یک سانتی سطح فیبر قرار دهید و آن را به خط صفر وصل کنید تا به طرح نویز نیفتند. ۲. راه دیگر این است که صدای اکو را از ورودی آن زیاد کنید و از خروجی آن کم کنید تا اغتشاشات حاصل از اکو نادیده گرفته شود. البته در زیاد کردن ورودی اکو هم محدودیت دارید. بنا بر این حد اعتدال را مراعات کنید.

در پایان فراموش نکنید که اگر بهترین افکتر را هم به شما بدهند اما نتوانید آن را با طرح خودتان مچ کنید به هیچ درد نمی خورد.

در این طرح یک لازم است یک مقاومت برای عبور صدا در نظر بگیرید وگرنه فقط صدای اکو در می آید.

موفق باشید.


برچسب‌ها: اکو و افکتر, مدارات اکو تکرار
+ نوشته شده در  سه شنبه دوازدهم دی 1391ساعت 2:21  توسط م.جهانشاهی  |

اکو 50195

نقشه و پشت فیبر یک مدار عالی با آی سی 50195 را تهیه کرده ام که به زودی برایتان در اینجا قرار می دهم. اما چون وبلاگ ما مایه آموزشی هم دارد این نقشه را با کمی توضیحات انتخاب کردم.

طرح بالا نقشه ی یک اکو با آی سی m65831 می باشد. شاید این آی سی را حتی پیدا نکنید. اما با توجّه به ظرافتهای آن چند نکته قابل برداشت است:

اولاً خوب است بدانید که این آی سی (65831) معادل با pt2396 است که در برخی از دستگاههای چنگ به کار رفته و آی سی خیلی مناسبی است (با 48 کیلو رم داخلی).

دوماً با توجّه به دیتاشیت این آی سی متوجه می شوید که این آی سی پایه ای مستقل برای فاصله ی متغیّر ندارد (همچنانکه pt2395-pt2399 دارند). آی سی 50195 هم از همین قبیل آی سی هاست که تنظیم فاصله آنها فقط با کریستال ممکن است. برای عده ای این یک معضل است که اکوی آنها با ولوم قابل تنظیم دقیق نیست. در این طرح با این مشکل چطور مقابله شده است؟

در این نقشه برای فاصله به جای کریستال از یک آی سی cmos استفاده شده است (مراد آی سی 74hcu04 می باشد). این آی سی با ولومی که به آن وصل می شود [احتمالاً] کار یک کریستال متغیّر را انجام می دهد. با شبیه سازی این آی سی در روی آی سی های دیگر که فقط کریستالی هستند (مثل 50195) می توانید ولوم فاصله را شبیه سازی کنید.

نکته سوم مد نظر در اینجاست که پایه 13 و 14 این آی سی بی کار مانده است! چرا؟

این دو پایه که با نماد LPF نمایش داده شده اند ورودی و خروجی یک op amp است که به صورت زیر گذر طراحی شده اند (یعنی فقط فرکانسهای پایین را تقویت می کنند و فرکانسهای بالا را (مثل فیش صدا) حذف می کنند). از این فیلترهای زیر گذر در هر مدار اکو دو عدد جاسازی شده است، یکی در ورودی مدار و یکی در خروجی آن. اما در این نقشه این فیلتر حذف شده است و از out آی سی که پایه 14 است مستقیماً به یک آی سی خارجی وصل شده است. در حقیقت در این نقشه از فیلتر آی سی استفاده نشده است و از یک فیلتر خارجی استفاده شده است. علّت آن هم این است که op amp خارجی به کار رفته کیفیت خیلی بهتری از فیلتر داخلی آی سی دارد.

نتیجه اینکه در برخی آی سی ها لازم است برای رسیدن به کیفیت مطلوب تر از فیلترهای داخلی آی سی صرف نظر کنید و از یک فیلتر خارجی استفاده کنید. مثلاً آی سی 2399 با اینکه حافظه ی داخلی آن 44 کیلو است اما کیفیت چندان مطلوبی ندارد (شفافیت صدای آن حتی در فاصله های کم خوب نیست). برای جبران این کیفیت اولاً باید این فیلتر را طوری تنظیم کرد که فرکانسهای بالا را بیش از حد تضعیف نکند و ثانیاً باید از آی سی خارجی استفاده کرد و از فیلتر درونی آی سی صرف نظر کرد. به نظر شما یک آی سی دو سانتی آیا قابلیت دارد که در برگیرنده ی 44 کیلو رم، دو عدد op amp با کیفیت، دو عدد convertor و پروسسور مرکزی و ... باشد، و در عین حال از مرغوبیت کارایی آنها کاسته نشود؟!

در این سایت نقشه ای مشاهده می کنید که در آی سی 2399 فیلتر دوم را حذف کرده است.

نکته آخری که از این نقشه به نظر می رسد این است که استفاده صحیح از op amp های ضمیمه در میکس حرفه ای اکو با پری ها بسیار کارساز است. شاید شما هم ناراحت باشید که چرا صدای اکوی دستگاه ما درون صدای خواننده گم می شود و وضوح کافی را ندارد؟ چاره کار شما در میکس صحیح اکو با دیگر مدارات است. باید کاری بکنید که اکو صداهای دیگر را بخورد نه اینکه صداهای دیگر اکو را بخورد و محو کند.


برچسب‌ها: اکو و افکتر, مدارات اکو تکرار, اسرار آی سی های اکو
+ نوشته شده در  شنبه نهم دی 1391ساعت 18:45  توسط م.جهانشاهی  |

سلام دوستان

محافظ قبلی را که از دستگاه sound king برداشته بودم یک بازنگری کردم.

همانطور که گفته بودم آن دستگاه هم از سیستم حفاظت مشروح تبعیت می کرد و اینطور نبود که اگر بدون صدا خروجی را اتصال می دادید محافظش فعال شود.

قطعات مدار درست بود، فقط یک مقاومت 2۷0 کیلو اهم اشتباهاً 2۷0 اهم ثبت شده بود.

مقاومت تغذیه مدار هم که از ولت + به ترانزیستورها می رسید 8.2 کیلو بود.

+ نوشته شده در  چهارشنبه ششم دی 1391ساعت 23:33  توسط م.جهانشاهی  |
