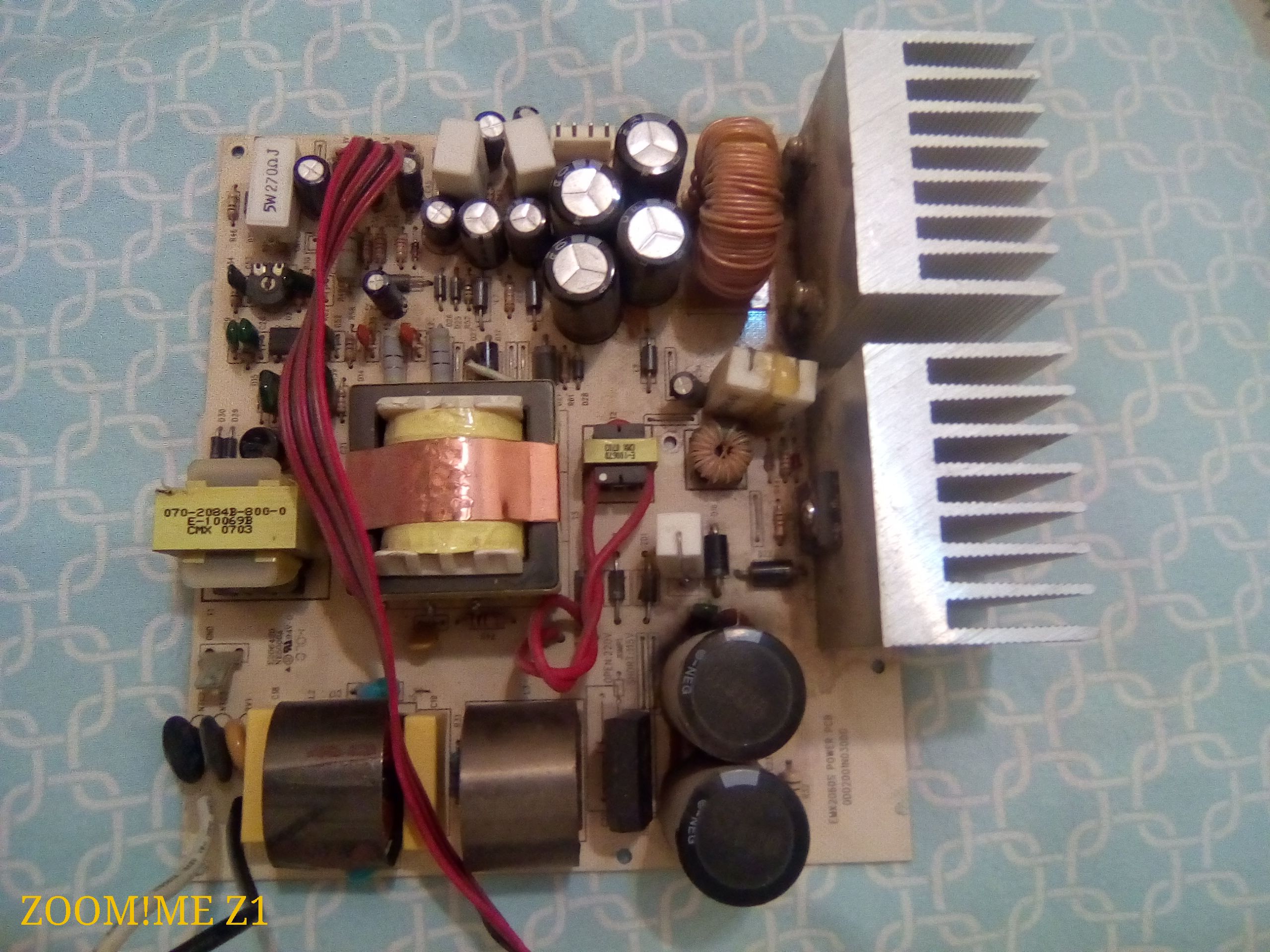

قسمت شد یکی از دستگاههای چنگ مدل 2060 را باز کردم. این تصویر متعلّق به تغذیه ی سوئیچینگ آن است.

یادم هست که این مدل از چنگ تجربه چندان موفقی نبود و اشکالاتی داشت. اولاً صدا جاندار نبود. ثانیاً جنس جاندار نبود و زود می سوخت. به نظرم در کارهای بعدی هم چنگ بیخیال سوئیچینگ شد و رفت سراغ ترانس (لا اقل میکسر که ترانسی هست).

در نگاه بدوی چند ایراد به تغذیه به نظر می رسد. جهت کسب تجربه خدمت شما عرض می کنم.

بزرگترین ایراد این است که نوع سوئیچینگ fly back هست (با آی سی uc3842) و نه مثلاً half bridge. فلای بک معمولاً در توان های پایین استفاده می شود، چون در توان های بالا حفظ تعادل آن سخت است. مخصوصاً استفاده از آن در تغذیه ی متقارن و با مصرف کننده ای که دائماً جریان آن در حال تغییر است، حساسیت بیشتری دارد. چوکی که اینجا برای جریان حدود 300 وات استفاده شده در هاف بریج می توانست تا 1000 وات ارائه بدهد. fly back یک ترکیب خسیس به حساب می آید و فقط به اندازه ی مصرف کننده جریان ارائه می دهد.

اشکال دیگر کار این است که خازن های تصفیه ی خروجی را دست پایین گرفته (چهار عدد 1000 میکرو). البته برای تصفیه ی برق سوئیچینگ این مقدار خازن کافی است اما برای غلبه بر نوسانات آمپلی فایر شایسته بود که خازن قوی تری استفاده می شد. چه بسا اگر این خازنها تقویت می شدند آن ضعف قدرت خروجی احساس نمی شد، چون این خازنها می توانست ذخیره ی جریان را بالا ببرد و خسیسی fly back را جبران کند.

اشکال دیگر عدم تناسب فیلتر نویز گیر است. گویی لاین فیلتر 10 آمپر قرار داده، در حالی که فیلتر 2 آمپر کافی بود و می توانست نویز گیری بهتری هم داشته باشد. یعنی باید تعداد دور سیم پیچ لاین فیلتر را بیشتر می کرد و قطر سیم را کمتر می کرد.
